Как собрать и разобратьпротивовес сбалансированный вес?
Сверхмощный вилочный погрузчик SOCMA обычно требует разборки противовеса, чтобы уменьшить вес машины при транспортировке. Так как же его собрать при получении?
1. Транспортировка вилочного погрузчика и его частей на гладкую и твердую поверхность, где имеется подъемное оборудование (грузоподъемность крана составляет более 40 тонн).
2. Разгрузите погрузчик и детали на земле.
3. Разберите обертку балансира.
4. Используйте инструменты, чтобы ослабить 2 болта (M30*3*170) на небольшом балансировочном грузе, затем соедините кольца, которые могут поднять 1 тонну с небольшим балансировочным грузом, чтобы загрузить 2 малых балансировочных груза в другое место.
5. Используйте инструменты, чтобы ослабить 4 соединительных болта между большим балансиром и монтажной стойкой балансира, поместите их в другое место.
6. Подключите 4 подъемных кольца к большому балансировочному весу, подъемные кольца могут поднимать грузоподъемность 15 тонн,
затем используйте подъемный трос с подъемным крюком из 4 штук, чтобы горизонтально поднять большой балансировочный груз.
также убедитесь, что подъемный трос может поднять грузоподъемность 15 тонн.
7. Снимите монтажную стойку противовеса, подведите погрузчик к рабочей площадке крана и затормозите погрузчик. положите древесину на передние и задние колеса, чтобы избежать скольжения вилочного погрузчика.
8. Поднимите краном большой балансир и поместите его в место установки большого балансира, установите на 4 болта (M36*2*250), сначала зафиксируйте зубцы болта 3/1, затем отрегулируйте место большого балансира и под ним балансирный груз и задний брызговик. наконец снимите подъемный трос и подъемное кольцо.
9. Зафиксируйте и закрепите 4 болта (M36*2*250), которые соединяют большой балансир, усилие затяжки составляет 2259-3012 Нм.
10. С помощью крана поднимите 2 небольших балансира к месту установки большого балансира, установите его на болты (M30*3*170), зафиксируйте и закрепите болты после правильной регулировки места, усилие затяжки составляет 1293-1723 Нм.
11, Финиш.
Фотографии доставки

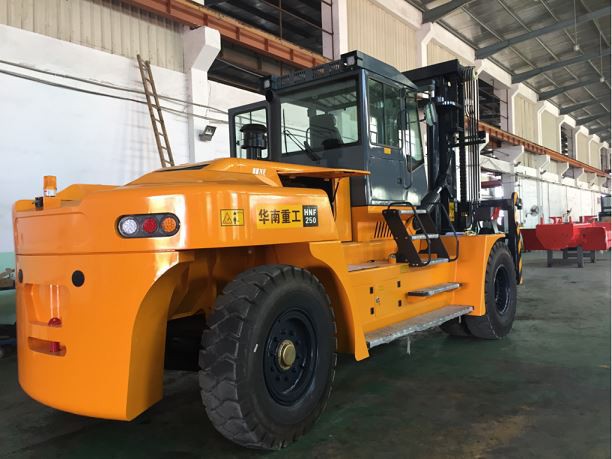

После установки противовеса
