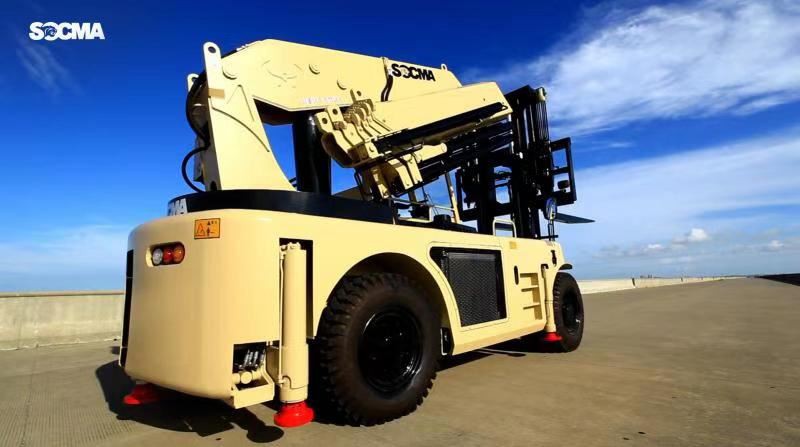

Крановый вилочный погрузчик «все в одном»

Характеристики

1.1

 Способность

В(т)

13.5

1.2

 Центр нагрузки

c(мм)

600

1.4

 Колесная база

y(мм)

3250

Вес

2.1

 Вес грузовика

кг

21950

Шасси

3.1

 Характеристики шин: Передние

10.00x20/18ПР

3.2

 Технические характеристики шин: Задние

10.00x20/18ПР

3.3

 Шины Кол-во передних/задних (X-ведущие колеса)

4×/2

3.4

 Протектор колеса: Передний

b10(мм)

1677

3.5

 Протектор колеса: Задний

b11(мм)

2013

Измерение

4.1

 Угол наклона мачты/каретки (спереди/сзади)

°

6°/12°

4.2

 Высота мачты (опускание вилки)

миллиметр

3188

4.3

 Макс. высота подъема

h3(мм)

3000

4.4

 Общая высота (вилка поднята)

h4(мм)

4600

4.5

 Общая длина (с вилами 2000 мм)

л1(мм)

7600

4.6

 Вилка передней вертикальной поверхности к задней части автомобиля

л2(мм)

5600

4.7

 Габаритная ширина

b1/b2(мм)

2250

4.8

 Размер вилки

с/е/л(мм)

90х180х2000

4.9

 Ширина каретки вилки

b3(мм)

2200

4.10

 Дорожный просвет Mast Min (с нагрузкой)

м1(мм)

225

4.11

 Outrigger мин дорожный просвет (с нагрузкой)

м2(мм)

320

4.12

 Мин.Радиус поворота

Ва(мм)

Производительность

5.1

 Скорость перемещения (с нагрузкой/без нагрузки)

км/ч

23/26

5.2

Максимальная скорость подъема (с грузом/без груза)

М / сек

310/340

5.3

Уклон (с нагрузкой/без нагрузки)

%

20/22

5.4

Приводной тормоз

зажим диско тормоз

Двигатель

7.1

Марка/модель двигателя

YC6J150-T301

7.2

Сила

КВТ

110

7.3

оборотов в минуту

2200

7.4

воздушный цилиндр

см³

6

Другой

8.1

Метод управления вождением

 гидротрансформатор

Бар

9.1

Вес

Кг

7800

9.2

Контроль

Дистанционное управление

9.3

Управление аутригером

Ручное управление посадочным клапаном

9.4

главный выносной продольный пролет

миллиметр

4319

9.5

Расстояние между выдвижным задним выносом до центра поворотной платформы

миллиметр

1582

9.6

Расстояние между центром дополнительного расширенного аутригера с двух сторон

миллиметр

2270

9.7

Макс. высота подъема

миллиметр

16.5м

9.8

Дополнительная скорость разгибания/втягивания ног (скорость холостого хода)

S

2/1.37

9.9

Скорость разгибания/втягивания основной ноги (скорость холостого хода)

S

3.8/2.7

9.10

Скорость разгибания/втягивания задних ног (скорость холостого хода)

S

2.6/2.2

9.11

Дополнительная скорость опоры / втягивания ног (скорость холостого хода)

S

3.2/3.3

9.12

Поддержка / скорость втягивания основной ноги (скорость холостого хода)

S

4.2/4.3

9.13

Поддержка / скорость втягивания задних ног (скорость холостого хода)

S

3.4/3.6

9.14

Подъем/опускание крюка (низкая скорость)

S

145/98

9.15

Подъем/опускание крюка (высокая скорость)

S

53/36

9.16

Подъем/опускание стрелы (низкая скорость)

S

74/53

9.17

Подъем/опускание стрелы (высокая скорость)

S

34/23

9.18

Поворот налево/поворот направо (низкая скорость)

S

126/126

9.19

Поворот налево/поворот направо (высокая скорость)

S

51/55

9.20

Удлинитель/втягивание кронштейна (низкая скорость)

S

177/93

9.21

Удлинитель/втягивание кронштейна (высокая скорость)

S

56/33
